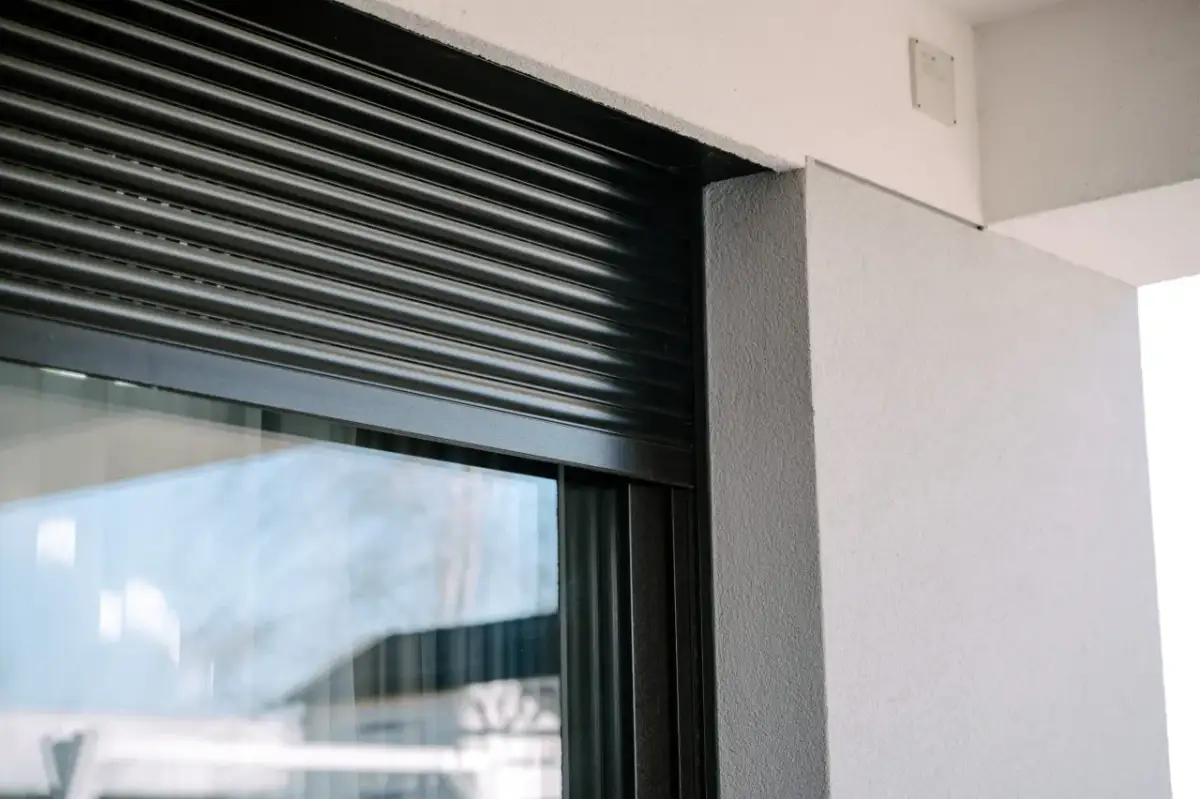

Roleta podtynkowa może wyglądać świetnie i działać bezproblemowo, ale tylko wtedy, gdy nadproże, ocieplenie i rama okienna są zaplanowane razem. W przeciwnym razie skrzynka staje się zimnym punktem w ścianie, a to oznacza straty ciepła, ryzyko kondensacji i trudniejszy montaż elewacji. Poniżej pokazuję, jak podejść do tego praktycznie: od rozrysowania detalu, przez wybór wariantu zabudowy, po typowe błędy, które najczęściej psują efekt.
Najważniejsze decyzje zapadają jeszcze przed murowaniem
- Nie opieraj skrzynki bezpośrednio na surowym nadprożu - to najprostsza droga do mostka termicznego.
- Roletę podtynkową najlepiej planować już na etapie projektu albo stanu surowego, zanim zamknie się warstwy ściany.
- W praktyce liczą się trzy rzeczy: położenie okna, grubość ocieplenia i miejsce na zabudowę skrzynki.
- W zależności od systemu wysokość skrzynki bywa różna, często w zakresie 137-205 mm, więc detal trzeba dopasować do konkretnego rozwiązania.
- Najbezpieczniejsze termicznie są rozwiązania z cofniętym nadprożem albo z ciepłym poszerzeniem, jeśli projekt na to pozwala.
- Im lepiej dopniesz detal przed ociepleniem i tynkiem, tym mniejsze ryzyko poprawek i strat ciepła później.
Dlaczego skrzynka rolety robi różnicę w nadprożu
Nadproże ma przenieść obciążenie ściany, ale przy roletach podtynkowych staje się też fragmentem detalu cieplnego. Jeśli skrzynka dotyka surowego betonu albo nie ma ciągłej izolacji wokół styku, powstaje mostek liniowy - miejsce, przez które ciepło ucieka szybciej niż przez resztę przegrody. W praktyce oznacza to chłodniejszą strefę nad oknem, większe ryzyko skraplania pary wodnej i gorszy komfort przy ramie okiennej.
Najprostsza zasada jest taka: roleta nie może przecinać warstwy izolacji. Dobrze zaplanowany detal sprawia, że skrzynka jest schowana, ale termicznie odseparowana od muru. To właśnie ten punkt odróżnia poprawne rozwiązanie od kosztownej improwizacji, a dalej przechodzę do tego, jak taki detal rozrysować jeszcze przed murowaniem.
Jak poprawnie rozrysować nadproże pod roletę podtynkową
Ja przy takim projekcie zaczynam od trzech pytań: gdzie leży okno, ile miejsca zajmie skrzynka i w jaki sposób warstwa ocieplenia ma ją przykryć. W zależności od systemu wysokość skrzynki potrafi mieć 137, 150, 165, 180 albo 205 mm, więc otwór trzeba planować pod konkretny model, a nie „na oko”. W niektórych rozwiązaniach producenci przewidują też dodatkowe ocieplenie tylnej ścianki skrzynki cienkim XPS albo folią termiczną, ale traktuję to jako uzupełnienie, nie główną izolację.
| Element projektu | Co trzeba ustalić | Dlaczego to ważne |
|---|---|---|
| Położenie okna | Czy rama ma być licowana, wysunięta czy cofnięta względem nadproża | Od tego zależy, czy skrzynka zmieści się w ociepleniu i czy da się zachować ciągłość izolacji |
| Typ nadproża | Proste, cofnięte albo w systemie z ciepłym poszerzeniem | Każdy wariant daje inny poziom ochrony przed mostkiem termicznym |
| Wysokość skrzynki | Dopasowanie do wybranego systemu rolety | Bez tego elewacja może nie przykryć skrzynki albo prowadnice nie zgrają się z ramą |
| Warstwa ocieplenia | Grubość izolacji za skrzynką i na styku z nadprożem | To właśnie tu najłatwiej zrobić zimny punkt w ścianie |
| Rewizja i zasilanie | Gdzie będzie dostęp serwisowy i którędy przejdzie przewód | Potem nie chcesz rozbierać tynku tylko po to, żeby naprawić kabel lub wyczyścić mechanizm |
Jeżeli mam wskazać jedną rzecz, której nie wolno zostawiać na końcu, to jest nią ciągłość ocieplenia wokół skrzynki. Zdarza się, że inwestor skupia się na estetyce elewacji, a pomija to, co dzieje się kilka centymetrów głębiej. A właśnie te kilka centymetrów decyduje, czy roleta będzie schowana i ciepła, czy tylko schowana. Kiedy geometria detalu jest już rozpisana, pozostaje wybór wariantu, który najlepiej pasuje do budowy.

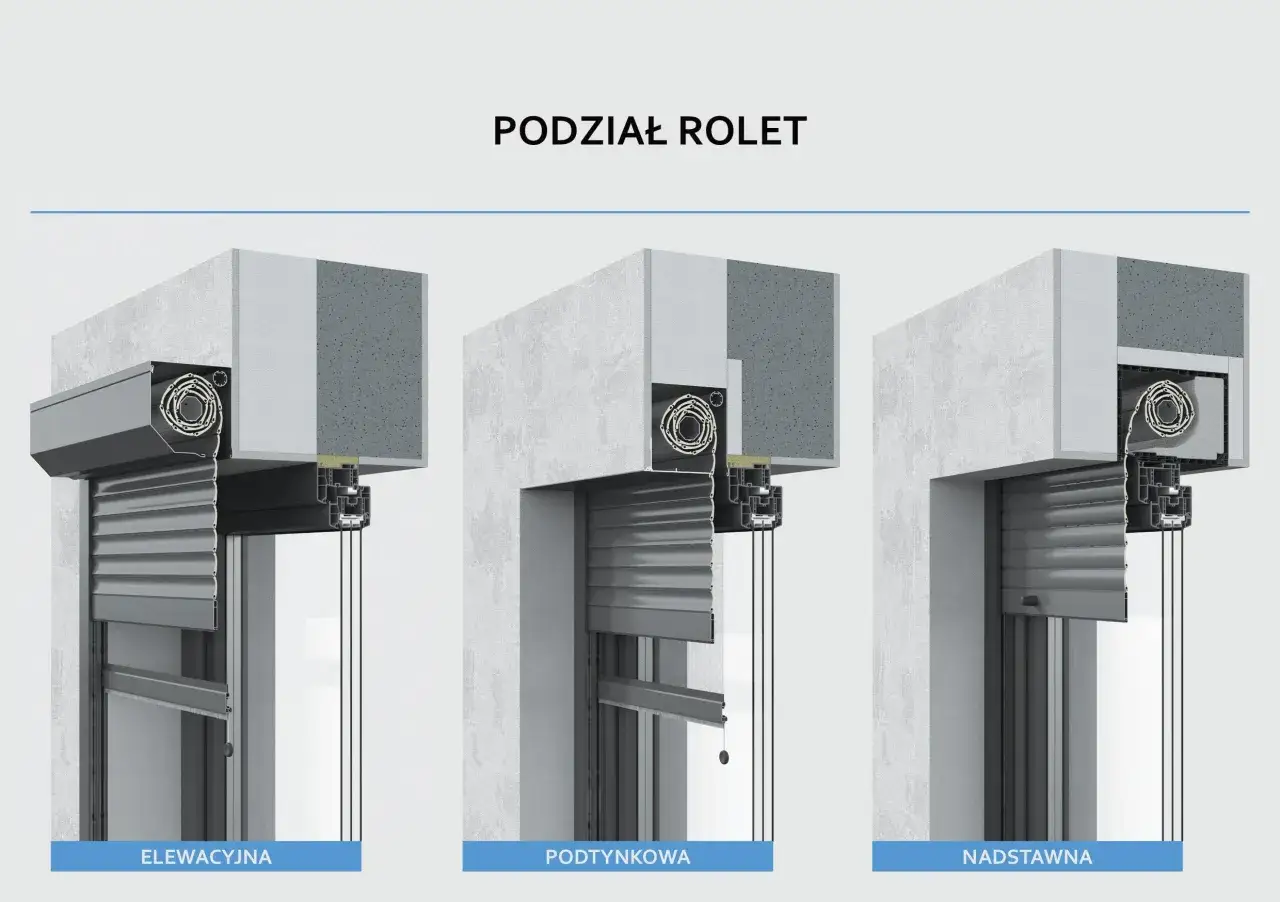

Który wariant zabudowy sprawdza się najlepiej
Nie ma jednego układu idealnego dla każdego domu. Ja patrzę na to tak: im wcześniej planujesz roletę, tym lepszy detal możesz uzyskać bez kombinowania na budowie. Poniżej zestawiam trzy najczęstsze warianty, bo to one najczęściej decydują o tym, czy mostek termiczny będzie realnym problemem, czy tylko teoretycznym ryzykiem.
| Wariant | Kiedy ma sens | Plusy | Ryzyka |
|---|---|---|---|
| Nadproże proste z roletą licowaną | Gdy projekt jest bardzo precyzyjny, a warstwa ocieplenia i skrzynka mają dokładnie zaplanowane miejsce | Prosty detal, czysta elewacja, dobre rozwiązanie wizualne | Najtrudniej dodać izolację za skrzynką, więc łatwo o zimny styk |
| Nadproże cofnięte | Gdy można zostawić przestrzeń na izolację między skrzynką a murem | Lepsza separacja termiczna i większa szansa na skuteczne ocieplenie styku | Wymaga dobrej koordynacji na etapie murowania i montażu okna |
| Ciepłe nadproże lub poszerzenie termoizolacyjne | W nowych domach energooszczędnych i tam, gdzie detal ma być dopięty bez kompromisów | Najlepsza ciągłość izolacji i stabilna baza pod montaż rolety | Wyższy koszt i większa potrzeba precyzji przy zamówieniu oraz montażu |
W praktyce najspójniej wypada rozwiązanie z ciepłym nadprożem albo systemowym poszerzeniem, jeśli budynek jest jeszcze na etapie projektu. Daje ono lepszą kontrolę nad połączeniem okna z nadprożem i zmniejsza ryzyko, że skrzynka zacznie działać jak chłodny mostek. Jeśli jednak budynek ma już prostą geometrię otworu, lepiej od razu przewidzieć cofnięcie lub dodatkową warstwę izolacji niż próbować ratować temat po fakcie. To prowadzi do drugiego ważnego pytania: jakie błędy najczęściej psują cały efekt.
Jakie błędy najczęściej tworzą mostek termiczny
Na budowie najczęściej przegrywa nie sam system rolety, tylko kolejność prac i niedopilnowanie styku. Zebrane poniżej błędy widzę regularnie, a każdy z nich potrafi zniweczyć sens dobrze dobranego produktu.
| Błąd | Co się dzieje | Jak tego uniknąć |
|---|---|---|
| Skrzynka opiera się bezpośrednio na surowym nadprożu | Powstaje liniowy mostek termiczny, a strefa nad oknem wyraźnie się wychładza | Odizolować styk materiałem termoizolacyjnym i nie traktować betonu jako podłoża „na gotowo” |
| Za mało miejsca na ocieplenie za skrzynką | Elewacja nie przykrywa detalu, a chłód przenika przez połączenie | Sprawdzić grubość warstwy ETICS jeszcze przed zamówieniem rolet |
| Okno i roleta są projektowane osobno | Prowadnice nie schodzą się z ramą, a skrzynka wystaje tam, gdzie nie powinna | Uzgodnić położenie okna, nadproża i rolety w jednym detalu |
| Brak rewizji serwisowej | Późniejsza konserwacja robi się uciążliwa albo wymaga ingerencji w elewację | Zaplanować dostęp serwisowy od strony zewnętrznej już na starcie |
| Pominięcie instalacji elektrycznej | Przewody kolidują z ociepleniem lub trzeba je prowadzić prowizorycznie | Wprowadzić peszel i punkt zasilania przed zamknięciem warstw ściany |
Przy samej geometrii montażu nie ma miejsca na duży luz. W instrukcjach montażowych spotyka się wymóg, by różnice rozstawu prowadnic były ograniczone nawet do 2 mm, więc jeśli ekipa „złapie” pion po swojemu, roleta potrafi pracować ciężko już od pierwszego dnia. Dlatego połączenie skrzynki, prowadnic i muru trzeba wykonać z większą starannością niż zwykłe osadzenie osłony. Kiedy wiem już, co może pójść źle, rozpisuję inwestorowi i ekipie prostą kolejność działań.
Co trzeba uzgodnić z ekipą, zanim zamknie się otwór
- Najpierw ustalam typ rolety i konkretną wysokość skrzynki, bo od tego zależy cały detal nadproża.
- Następnie nanoszę pozycję okna względem muru i warstwy ocieplenia, tak aby skrzynka nie weszła w konflikt z elewacją.
- Potem sprawdzam, czy potrzebne będzie ciepłe poszerzenie, cofnięcie nadproża albo inny element poprawiający izolacyjność połączenia.
- Na etapie murowania zostawiam miejsce na instalację elektryczną, prowadzenie przewodu i późniejszy dostęp do rewizji.
- Przed ociepleniem weryfikuję, czy skrzynka i prowadnice są ustawione w pionie i czy nie ma kolizji z ramą okienną.
- Dopiero na końcu zamykam warstwy ocieplenia i tynku, bo wtedy detal staje się spójny i trudny do zepsucia.
Ja zwykle wolę dwa dodatkowe sprawdzenia na budowie niż jedną poprawkę po elewacji. W tym temacie oszczędność czasu na początku bardzo często kończy się większym kosztem na końcu. Jeśli detalu nie da się już doprowadzić do sensownego poziomu, lepiej zmienić koncepcję niż udawać, że cienka warstwa tynku rozwiąże problem.
Kiedy lepiej zmienić koncepcję niż ratować detal
Nie każda inwestycja jest dobrym kandydatem na roletę podtynkową. Jeśli nadproże jest już zamknięte, otwór ma zbyt mało miejsca na izolację albo elewacja została zaprojektowana bez rezerwy pod skrzynkę, wpychanie podtynkowej zabudowy za wszelką cenę nie ma sensu. W takiej sytuacji częściej wygrywa roleta nadstawna albo inny system osłonowy, który nie wymusza cięcia ciągłości ocieplenia.
- Jeśli jesteś na etapie projektu, wybierz rozwiązanie, które daje miejsce na izolację i rewizję.
- Jeśli ściana już stoi, dopilnuj cofnięcia lub poszerzenia, zanim zlecisz stolarkę.
- Jeśli nie da się zachować ciągłości ocieplenia, nie udawaj, że problem zniknie po tynkowaniu.
Najbardziej opłaca się dopiąć detal zanim wejdzie ocieplenie i elewacja, bo wtedy każda korekta jest jeszcze możliwa bez demolowania gotowej ściany. Jeśli mam wskazać jedną zasadę, to brzmi ona prosto: najpierw projekt połączenia okna z nadprożem, potem roleta, a dopiero na końcu tynk i wykończenie. Właśnie tak minimalizuje się mostki termiczne i robi się detal, który dobrze wygląda nie tylko na wizualizacji, ale przede wszystkim po kilku sezonach użytkowania.
